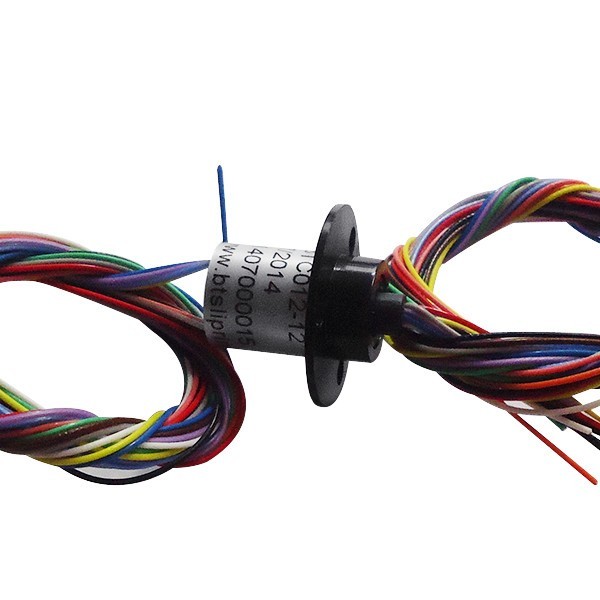

BTC012-12中小型设备帽式导电滑环

中小型设备帽式导电滑环

BTC012-12系列帽式集电环滑环,专为需要360°旋转导电或传输控制信号、数据以及视频信号的中小型设备装置设计的帽式导电滑环。滑环外径为12mm,通路数为12路,外形小、采用国内领先技术高精密表面处理工艺,设计精度高,结构紧凑,触点采用金对金接触,运转平稳,动态电阻变化值极低<0.01Ω,滑环的寿命可达2亿多转,并且安装方便,免维护。比尔德可为您定制各种小型设备帽式滑环,欢迎来电咨询~
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2-18路
额定电压Rated Voltage 240VAC/DC
额定电流Rated Current 2A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@50Hz
动态电阻Electrical Noise ≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter 12mm
转速Rated Speed 350rpm
防护等级IP Grade IP54,IP65或更高
导线规格Lead Size AWG28 UL,镀银铁氟龙导线
中心轴Bearing 钢滚珠轴承
力矩Torque  ≤0.9g·m
导线长度Lead Wire Size 标准品200mm
帽套材质Housing Material 金属材质或工程塑料
接触材料Contact Material 贵金属(金、银)
环境性能 Environmental Performance
工作温度Working Temperature -40℃~+100℃
工作湿度Operating Temperature 60%RH或更高
认证 Certified CE,RoHS ,FCC,SGS

产品图纸Product introduction


BTC012小型低力矩帽式滑环

技术特点Technical characteristics

多触点设计,接触稳定,低力矩

刷线与集电环接触点精准卡位,减少跳刷

铝合金金属外壳,抗压抗震,牢固可靠

满足USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号兼容传输

定子线和转子线对应使用彩色导线,使电路连接简单化

转子端特殊镀金铜环设计,定子端铝合金纤维刷设计

典型应用Typical applications

比尔德BTC012系列小型帽式滑环典型运用于

闭路监控云台

CCTV安防监控设备

小型机器人

相机稳定器设备

旋转工作台设备

传感器设备

工业控制设备

海上灯塔照明设备

医疗卫生设备

无人机

电阻切割机等设备。

可选项Options

外径尺寸

外壳材料

接触材料

通路数

防护等级

插接头和热缩管

导线末端接插件

导线长度

法兰安装等

以上所提到的均可进行非标定制,具体特殊要求请及时联系我们,可根据您的要求定制
BTSC-011200大电流焊接设备接地钳

BTSC-011200大电流焊接设备接地钳

BTSC-011200为德国有名的焊接设备生产商NIES同款设计的大电流接地钳,旋转焊接电流传输设备,比尔德是目前国内唯一一家能够高质量产出该焊接设备的实力旋转方案生产厂家。此接地钳为1200A大电流,旋转可靠,电流传输稳定,紧凑内径设计,内径尺寸为40mm-70mm,在铜环的侧边设有注油嘴,便于加注润滑脂做好维护,延长使用寿命。比尔德不仅是国内滑环实力厂家,在其他旋转方案上也有强大的工程师团队支持着我们提供具有竞争力的有效可行的方案,欢迎各种方式联系我们咨询您想要的电流传输旋转解决方案!
BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳

BTSC-012000非标定制焊接机接地钳,是一家外国客户专门找到我们定制的一款旋转大电流传输的焊接机专用接地钳,为防止电流过大而导致伤害。此款非标定制焊接机接地钳可传输2000A的大电流,内径70mm,外径145mm,与800A和1200A款的不同,此款左右两边都设有螺丝安装手柄,同样的这款接地钳也设有注油嘴便于定期注油润滑。如产品图所示,我们选用了导电性能极好的优质铜材料,进行了精密的加工,转子铜环与定子铜环旋转流畅,电流传输稳定。我们是一家资深的360度旋转导电解决方案的设计与生产厂家,接受OEM和ODM订单!
航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制

航天航空机械旋转系统过孔滑环定制与另一款帽式滑环定制产品为同一个项目,这两个定制滑环产品都达到了航天航空行业的使用标准,深圳市比尔德科技导电滑环生产厂家定制范围广,新品研发能力强!此定制过孔滑环与标准品最明显的区别是增加了法兰安装的设计,法兰一般多出现在帽式滑环上,但是如有需要其他滑环产品也可实现,比如过孔滑环和盘式滑环!与BTH2586型号相似,内径26mm,外径86mm,5路,2路传输10A,其他3路5A!路数、电流、内径、外径都可分别进行定制!比尔德滑环生产厂家,定制专业,生产标准,检测严格,出货发货快!
航天航空帽式电滑环定制

航天航空帽式电滑环定制

国内航天航空产品公司于前段时间找到深圳市滑环生产厂家比尔德科技,并与我们进行了航天航空帽式电滑环定制项目的合作,用于航天航空产品研发!该定制帽式电滑环是在BTC025款帽式滑环上进行了一些定制设计,外径25mm,2路传输20A电流,其他28路传输2A电流。此款定制滑环的法兰位置和安装的螺丝孔都进行了定制,不同于帽式滑环标准品,法兰的位置是设计靠近定子端,螺丝孔的数量也增加了,此外,转子端也是进行了不同的设计,转子部分并不是与滑环的主体部分是一体的,而是分离的,并且在侧面也设有小型螺丝孔!深圳市比尔德科技滑环定制生产厂家,新品研发定制弹性大,生产加工实力强,交期短,发货快!欢迎微信电话免费咨询!18129863629!
