BTS-06定子转子组合分体式滑环

BTS-06定子转子组合分体式滑环

BTS-06定子转子组合分体式滑环,由分离的转子和接触刷结合,支持6路信号/2A,定子线和转子线对应使用6色彩色导线,使电路连接简单化。帮助客户设备节省安装空间和材料成本。其转子部分可选择过孔设计用于装轴,也可以选择实心安装;滑环定子刷架采用贵金属金对金接触,铜环采用90度角V行槽设计,保证接触的可靠性,不跳刷,具有顺畅旋转,低力矩和低电气噪音的特点,完全满足360度连续旋转的图像及数据传输。详细请咨询客服~比尔德还支持多路数分体式滑环灵活定制哦!
服务热线: 0755-23503855
  • 产品详情
  • 外形尺寸
  • 技术特点
  • 典型应用
  • 可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数 2-30路
额定电压Rated Voltage 380VAC/240VDC
额定电流Rated Current 1~3A,联环可达更高
绝缘电阻Insulation Resistance ≥500MΩ@500 VDC
绝缘强度Dielectric Strength 每路500VAC@60Hz,60s
动态电阻变化值Electrical Noise ≤ 7mΩ
机械技术指标Mechanical Data
转速Rated Speed 300rpm
转子导线规格 Rotor Lead Size AWG28 UL,镀银铁氟龙导线
导线长度Lead Wire Size 标准品300mm
使用寿命 120,000,000rounds
认证 Certified CE,RoHS ,FCC,SGS

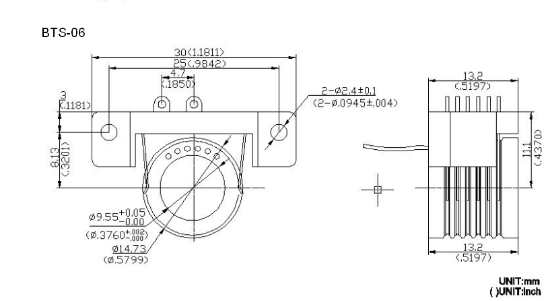

产品图纸Product introduction

resource/images/3246645c63a04232906412ec38cfa95d_11.png

技术特点Technical characteristics

360度旋转过电流传输电力与功率信号

镀银或镀金接触点,低损耗,低噪音,无需润滑,免维修,超长寿

定子转子分体式设计,安装简单便捷

用插针代替导线接触, 设计精度极高

简化系统操作,避免机器移动部线材的损坏

可混合传输电流、图形、视频、高清信号、控制、网线、伺服电机等各种信号,支持多种信号、功率混合传输

典型应用Typical applications

比尔德BTS-06分离式导电滑环适用于

包装设备、磁性离合器

工艺控制设备、旋转传感器

紧急照明设备

无影手术灯

机器人、展览/显示设备

无人机

电子产品等

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求,请及时联系我们
