您的位置： 首页 > 产品频道 > 滑环 > BTS-08分离式旋转测试仪器电滑环

比尔德产品中心

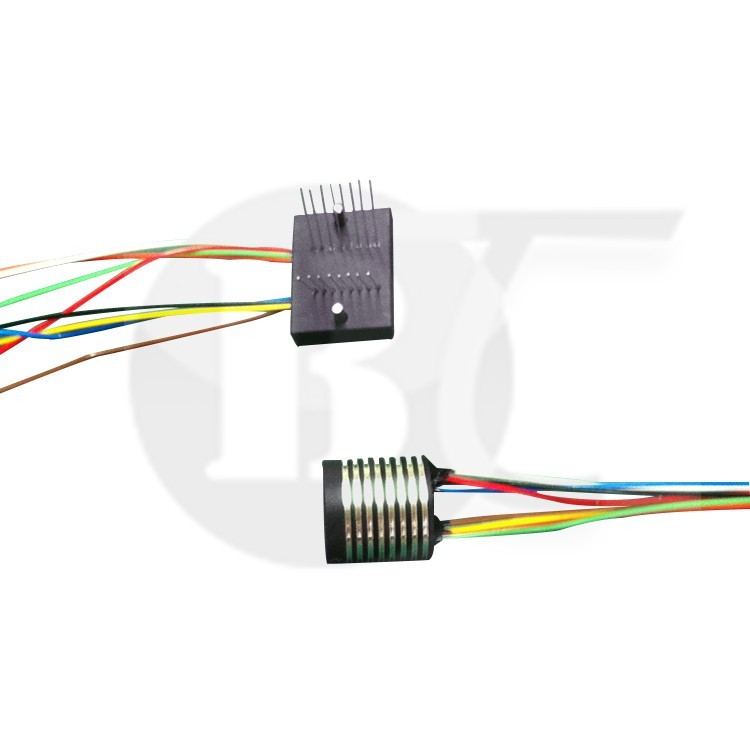

BTS-08系列分离式滑环广泛被运用于各种旋转测试仪器，因此也称旋转测试仪器电滑环，其铜环路数为8路,每路过电流大小为 2A，铜环特殊镀金技术处理，抗氧化耐腐蚀，耐磨损。电流大小不仅能过2A，其它更大电流也可定制选择！刷架上的刷针贵重金属制成，与铜环接触可靠，使用寿命延长，微弱信号亦可可靠接收，传输稳定，且免信号干扰！转子端可选通孔设计或实心设计，安装灵活！深圳比尔德分离式滑环热销国内外，不仅被广泛使用在旋转测试仪器上，像医疗设备，军工设备，旋转门，伺服电机等需要旋转通电设备上都是关键零件，解决旋转绕线问题，提高机械效率！

服务热线： 0755-23503855

在线咨询

产品详情
外形尺寸
技术特点
典型应用
可选项

产品参数Product parameters

电气技术指标Electrical Data
通路数	8路或其它
额定电压Rated Voltage	≤380VAC/240VDC
额定电流Rated Current	2A,联环可达更高
绝缘电阻Insulation Resistance	≥500MΩ@500 VDC
绝缘强度Dielectric Strength	每路500VAC@50Hz
动态电阻变化值Electrical Noise	≤7mΩ
机械技术指标Mechanical Data
外径Outside Diameter	35mm
转速Rated Speed	300rpm
导线规格Lead Size	AWG28 UL,镀银铁氟龙导线
导线长度Lead Wire Size	标准品200mm
接触材料Contact Material	贵金属(金、银)
使用寿命	120,000,000rounds
认证 Certified	CE,RoHS ,FCC,SGS

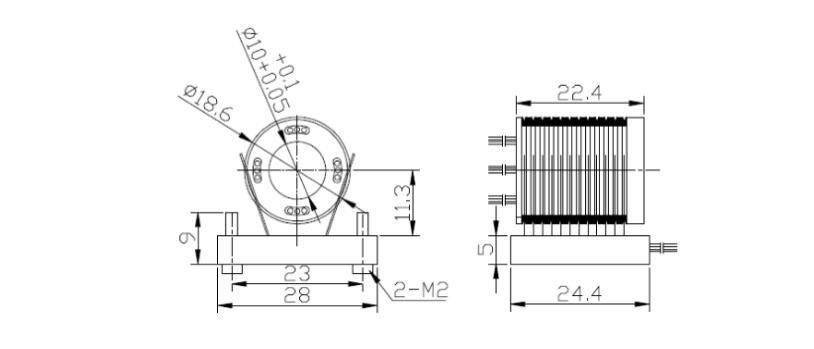

产品图纸Product introduction

技术特点Technical characteristics

刷针与铜环金对金接触，信号传输可靠

定子和转子可分别独立安装和拆卸

适用于空间受限或无需全封闭的运用环境

360度旋转时可传输极为微弱的信号

铜环间绝缘材料可选，可增强绝缘力度

使用寿命长达1亿2千万转，无需维护

典型应用Typical applications

比尔德BTS-08系列广泛适用于

旋转测试仪器

减速机

无人机

医疗器械设备

军用机器人

旋转测仪器设备

螺旋上料机

伺服机

飞船舱门系统等不同行业的各种设备上。

可选项Options

通路数

转速

外壳材质

触点处理方式

电流

出现方向

导线长度

导线规格

转子通孔实心可选

其它具体或特殊要求，请及时联系我们
